井式電阻爐

井式電阻爐主要用于較長金屬工件(桿類、長軸類)進行熱處理或燒結，可以在空氣中或者保護氣氛（如氮氣）中進行熱處理操作。

設備介紹

爐體結構
1、井式電阻爐結構與一般井式爐相同，由爐體、爐蓋、加熱元件、裝料筐、吊架和溫控系統等組成。爐體外殼用鋼材焊接成圓桶狀，內用0.6g/cm3輕質耐火磚砌筑成豎井式爐膛，承重部位和易碰撞部位用重質耐火磚砌筑，且砌筑時泥漿中摻入適量水玻璃，提高爐襯結構強度，保溫層采用硅酸鋁耐火纖維、石棉板、硅藻土保溫磚復合結構，提高爐體保溫性能，降低爐壁溫升。
該結構既可提高爐蓋保溫性能，又減輕了爐蓋重量，有利于爐蓋的啟閉。爐蓋的啟閉是通過行車起吊來進行的。
2、爐蓋與爐體的密封是通過密封槽來進行的，使用時密封槽一次注滿清潔干河砂(或砂棉)即可，不必每爐添加。
3、井式電阻爐的兩個加熱區域，每區功率60kW，分別采用YY接法。因該電爐直徑較大，為提高爐溫均勻性，特在爐底布置了加熱元件。加熱元件的材質為0Cr25Al5合金絲，繞制成螺旋狀，擱置在爐絲擱磚上，并用定制插口擱磚固定，防止其脫出擱磚。
4、裝料筐擱置在爐膛底座上，材質為1Cr18Ni9Ti不銹鋼板，上部四周亦有密封槽，可與裝料筐蓋配合密封。裝料筐蓋亦用1Cr18Ni9Ti不銹鋼板焊接成形。為防止裝料筐進出爐膛時以及爐蓋的啟閉時碰撞爐口砌體，特地爐口設置了一個1Cr18Ni9Ti不銹鋼制作的防護圈，延長爐口砌體的使用壽命。

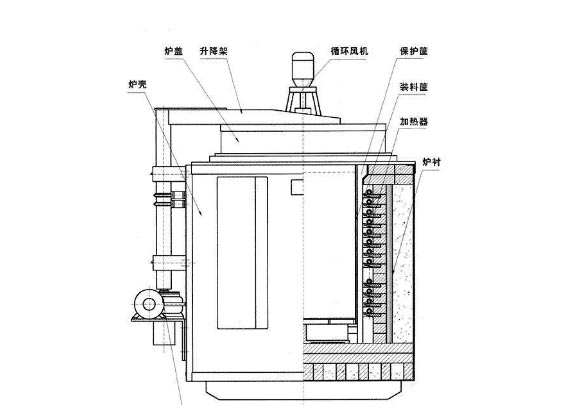

井式電阻爐結構圖

設備特點
井式電阻爐可供金屬材料、零件的正火、淬火、回火等熱處理。以實用、新穎而著稱。
1、采用全纖維爐狀結構，具有優良的性能，比同規格的磚體電阻爐能耗要少很多，升溫速度提高近1倍；
2、爐體輕巧通過手搖機構或電動裝置可輕便的移開爐體，露出爐臺，裝卸料方便。
3、便于設備保養與維修，提高爐子壽命，投資少，生產率高。

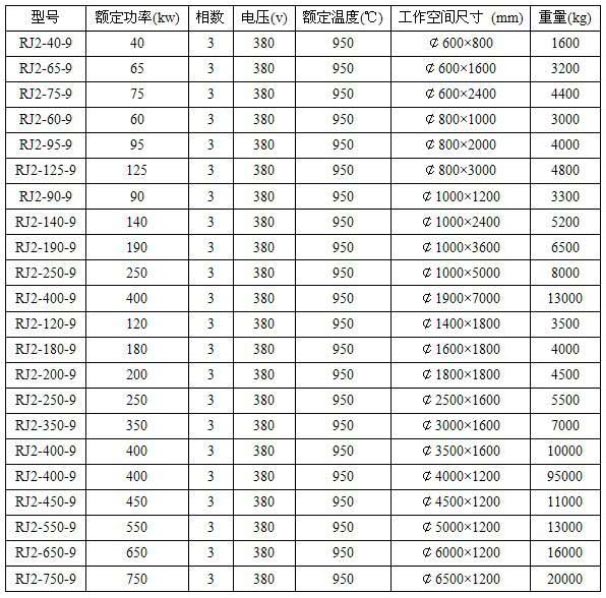

井式電阻爐型號參數圖表

井式電阻爐型號參數圖表
